Açıklama
Genel Özellikler:

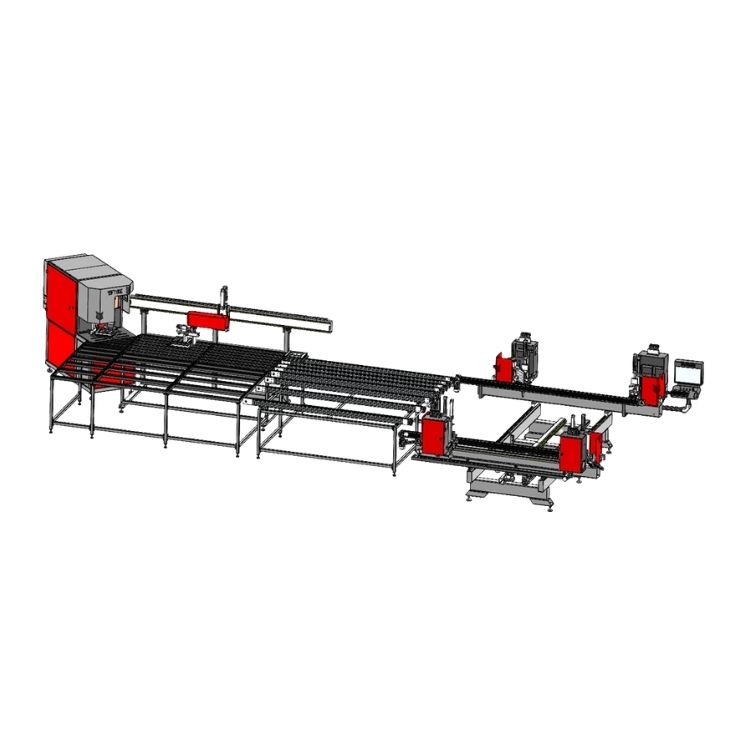

·FW-440 Dört Köşe Kaynak Makinası, FPC-182 Soğutma İstasyonu, FC-312 Hızlı Çevirme Robotu ve FC-570 CNC Köşe Temizleme Makinasının entegre çalışmasıyla oluşturulan bu hat, üretim sürecinin her aşamasında bilgisayar destekli tam kontrol sunar.
·Çerçevelerin kaynatılmasından temizlenmiş olarak çıkışına kadar tüm işlemler otomasyon sistemi tarafından denetlenir ve yönetilir. Böylece üretim süreci hem hızlı hem de hatasız şekilde gerçekleşir.
·Dört Köşe Kaynak Makinası, yeni bir çerçevenin kaynağına başladığında, aynı anda FC-570 CNC Köşe Temizleme Makinası mevcut çerçevenin temizlik aşamasını başlatabilir. Bu eş zamanlı çalışma, üretim hattında yüksek verimlilik ve akışkanlık sağlar.
·Servo motorlu döndürme robotu sayesinde çerçeveler, hassas ve kararlı bir biçimde döndürülerek köşe konumlandırması otomatik olarak yapılır.
·Profil tanıma bilgileri, kaynak makinasından otomatik olarak aktarılırken, tüm eksenlerde yüksek hassasiyet ve dayanıklılık için sertleştirilmiş kramayer ve pinyon dişli sistemi ile boşluksuz redüktörler kullanılmıştır. Bu teknik yapı, uzun ömürlü ve güvenilir bir mekanik performans sunar.
·Hat, uzaktan bağlantı yöntemiyle servis hizmeti sağlama ve otomasyon sistemine entegre olarak sorun tespit ile çözüm olanağı sunar.
·Kablosuz ağ bağlantısı ve USB üzerinden veri aktarımı ile otomatik yedekleme özellikleri, teknolojik altyapının günümüz ihtiyaçlarına uygun şekilde tasarlandığını gösterir.
·Ayrıca, tüm raylar ve hareketli aktarma sistemleri korozyona karşı özel olarak kaplanarak, sistemin çevresel etkenlere karşı dayanıklılığı artırılmıştır.
· FPC-182 Soğutma İstasyonu
FPC-182 Soğutma İstasyonu, kaynağı tamamlanmış profilleri kaynak makinesinden aldıktan sonra, köşelerin temizlenmesi işlemine başlamadan önce gerekli soğuma sürecini sağlamak üzere tasarlanmıştır. Bu istasyon, üretim hattında hem verimlilik hem de kaliteyi artıran önemli bir ara adım olarak işlev görür. Kaynamış profiller, doğrudan döndürme istasyonuna aktarılmak yerine, FPC-182’de belirli bir süre bekletilerek yüzeylerinin ve kaynak noktalarının kontrollü şekilde soğuması sağlanır. Böylece malzemenin yapısal bütünlüğü korunur ve bir sonraki işleme aşamasında istenilen temizlik ve hassasiyet elde edilir.
Soğuma süresi, kaynak makinesi ile entegre çalışan bilgisayar destekli bir kontrol sistemi tarafından otomatik olarak yönetilir. Bu sistem, her bir profilin ihtiyaç duyduğu spesifik soğuma süresini belirler ve istasyonun çalışma sürecini optimize eder. Bu otomasyon sayesinde insan hatası minimuma indirilir ve üretim hattında süreklilik sağlanır.
·FC-312 Hızlı Çevirme Robotu
FC-312 Hızlı Çevirme Robotu, üretim hattında iş akışını optimize etmek amacıyla, FC-570 CNC Köşe Temizleme Makinası ile entegre biçimde çalışacak şekilde tasarlanmıştır. Dört köşesi kaynak işlemi tamamlanmış olan çerçeveleri otomatik olarak köşe temizleme makinesine taşır. Bu süreçte, çerçevenin temizlenecek köşeleri makineye doğru yönlendirilir ve robot, çerçevenin dört köşesinin de otomatik olarak çevrilmesini sağlar. Böylece, manuel müdahale ihtiyacı ortadan kalkar ve işlemler hızlı, düzenli ve hatasız bir şekilde gerçekleştirilir.
Bu entegre yapı sayesinde, üretim hattında yüksek verimlilik ve akışkanlık elde edilir. Robotun hassas hareket kabiliyeti, her bir çerçevenin köşe temizleme makinesine doğru pozisyonda sunulmasını garanti eder. Bu otomasyon hem işlem süresini kısaltır hem de ürün kalitesinin sürekliliğini destekler.
Teknik Özellikler
· Elektrik Değeri: 400 V, 3 ~ 50-60 Hz
· Toplam Güç: 15 kW, 40 A
· Testere Çapı: Ø250 mm
· Min. Çerçeve Ölçüsü: 390 mm x 410 mm
· Maks. Profil Yüksekliği: 200 mm
· Min. Profil Yüksekliği: 40 mm
· Maks.Profil Genişliği: 120 mm
· Hava Basıncı: 6-8 Bar
· Hava Tüketimi: 94 lt. / dk.

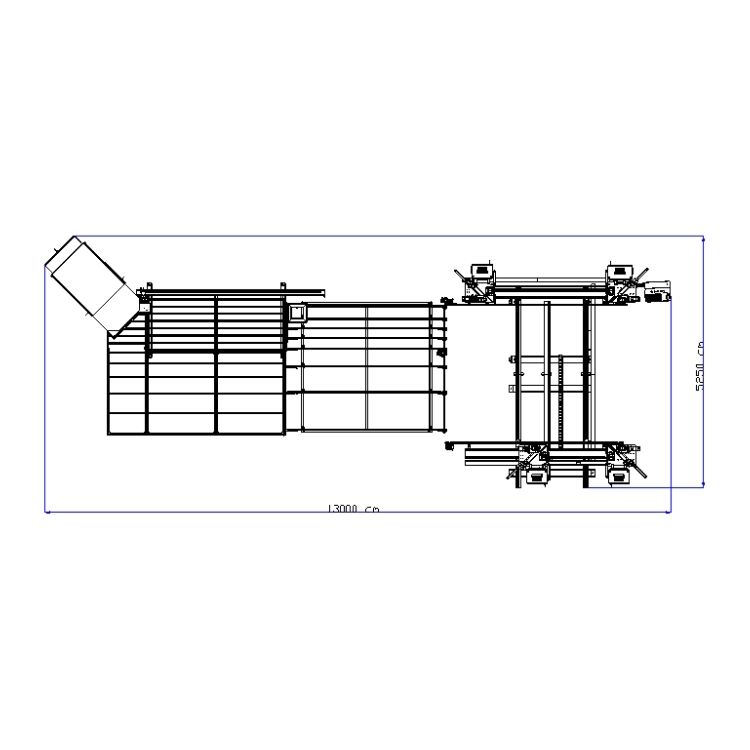

· Hat Yüksekliği: 1.985 mm
· Hat Uzunluğu: 13.000 mm
· Hat Genişliği: 5.250 mm
· Hat Makine Ağırlığı: 2.950 kg
